Реализованные объекты

Оборудование поставляется на объекты теплоэнергетики, нефтехимии и пищевой промышленности — от котельных и молочных комбинатов до строящихся электростанций федерального уровня.

Хабаровская ТЭЦ-4

• Отрасль: теплоэнергетика
• Регион: Хабаровский край

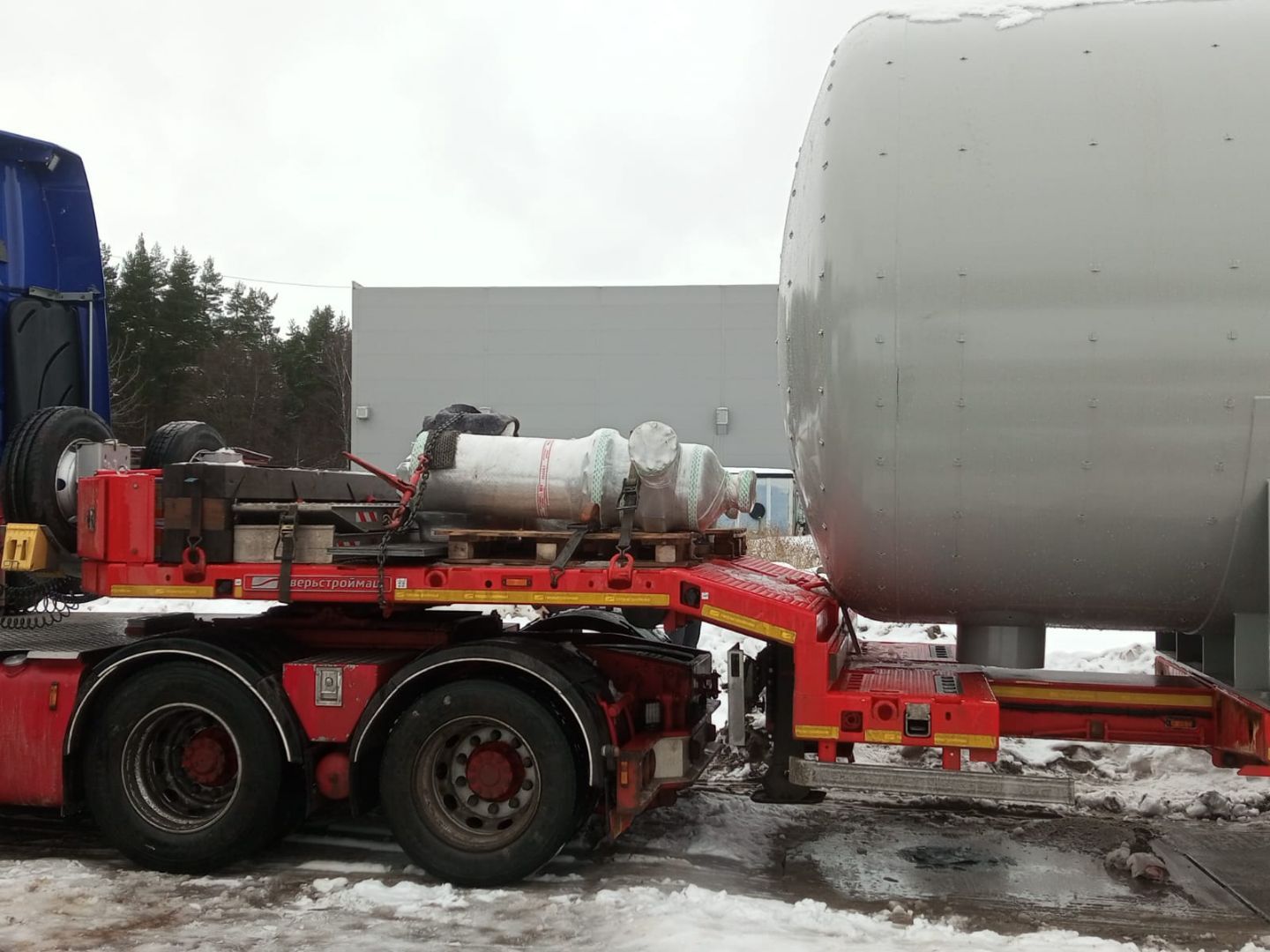

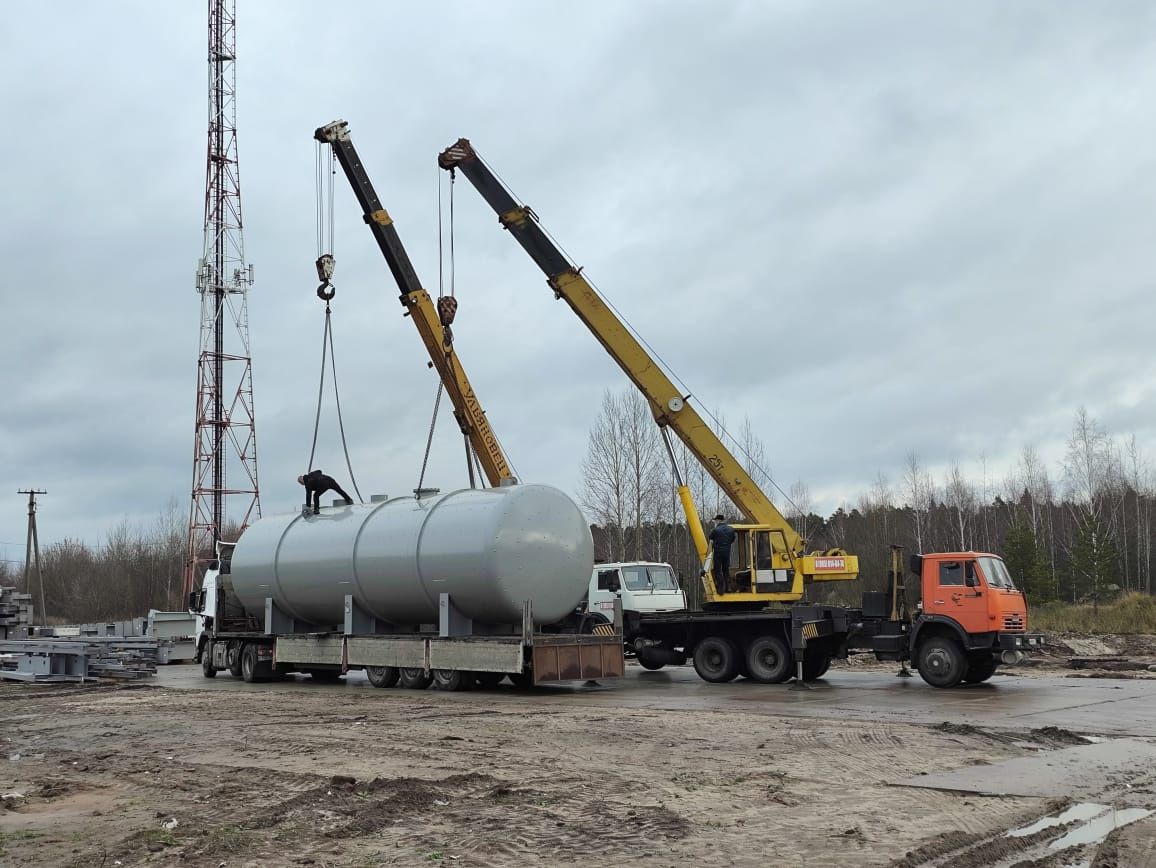

• Поставлено: деаэраторное оборудование

Новая электростанция ПАО «РусГидро» электрической мощностью 410 МВт и тепловой 1389,8 МВт, работающая по парогазовой технологии. Строится на замещение Хабаровской ТЭЦ-1, находящейся в эксплуатации около 70 лет.

Марки поставленного оборудования, параметры и срок изготовления публикуем по согласованию с заказчиком объекта — до 01.09.2026. Если нужны подробности раньше, запросите референс-лист.

ПАО «Нижнекамскнефтехим»

• Отрасль: нефтехимия
• Регион: Республика Татарстан
• Площадка: завод мономеров, производство 8205
• Год: 2024

Остаточное давление

20 мм рт. ст. абсолютных

Ступеней

3 с промежуточными конденсаторами

Срок службы

25 лет

Пуск при

−47 °С

Задача

Создать и устойчиво держать вакуум в ректификационной колонне поз. Кт-180 на заводе мономеров. Площадка взрывоопасная — зона класса 1 по метилдигидропирану, поэтому механический вакуумный насос с электроприводом здесь не подходит. Плюс климат: установка должна пускаться при температуре наружного воздуха до −47 °С.

Решение

Трёхступенчатая пароэжекторная установка ПЭУ-190/3 — без единой движущейся части, рабочей средой служит пар, который на площадке уже есть. Продуктовое пространство в коррозионностойкой стали.

Нетиповое в этой поставке — барометрический слив конденсата. Конденсаторы смонтированы на отметке 13,2 м, барометрический бак на нулевой: конденсат уходит самотёком за счёт разности высот, и насосы на конденсаторах не нужны вовсе. Сам бак работает гидрозатвором — сливные трубы всегда под уровнем жидкости, поэтому воздух через них в вакуумную часть не подсасывается. Меньше оборудования — меньше того, что может отказать на взрывоопасной площадке.

Результат

Остаточное давление на всасе 20 мм рт. ст. абсолютных при расходе парогазовой смеси 100 кг/ч. Назначенный срок службы 25 лет. Зимний пуск до −47 °С по отдельному регламенту с постепенным подъёмом давления по ступеням. Изготовлено в 2024 году.

Что поставлено

Что в этой поставке было нетиповым

• Барометрический слив конденсата. Конденсаторы стоят на отметке 13,2 м, бак — на нулевой. Конденсат уходит самотёком за счёт разности высот, насосы на конденсаторах не нужны вовсе. Меньше оборудования — меньше того, что может отказать.
• Бак работает гидрозатвором. Сливные трубы всегда под уровнем жидкости, поэтому воздух через них в вакуумную часть не подсасывается.
• Исполнение для взрывоопасной зоны класса 1, температурный класс Т3 — требование площадки, а не опция.
• Зимний пуск до −47 °С по отдельному регламенту с постепенным подъёмом давления ступенями.

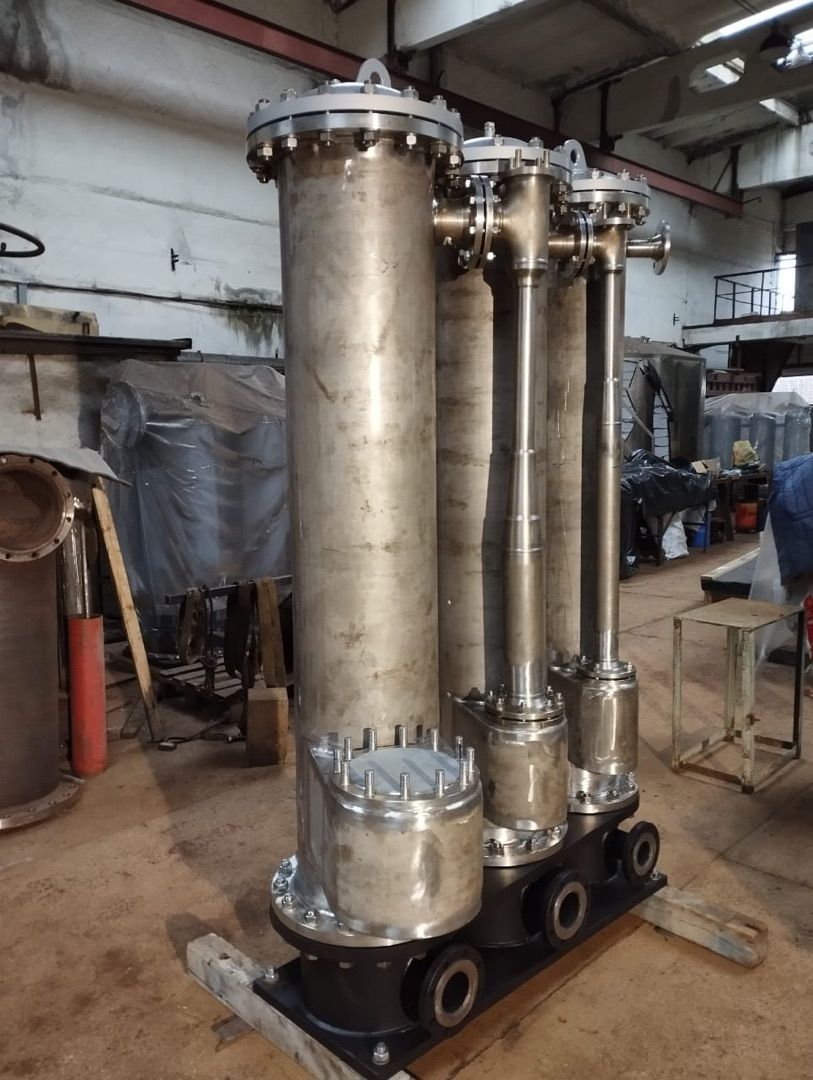

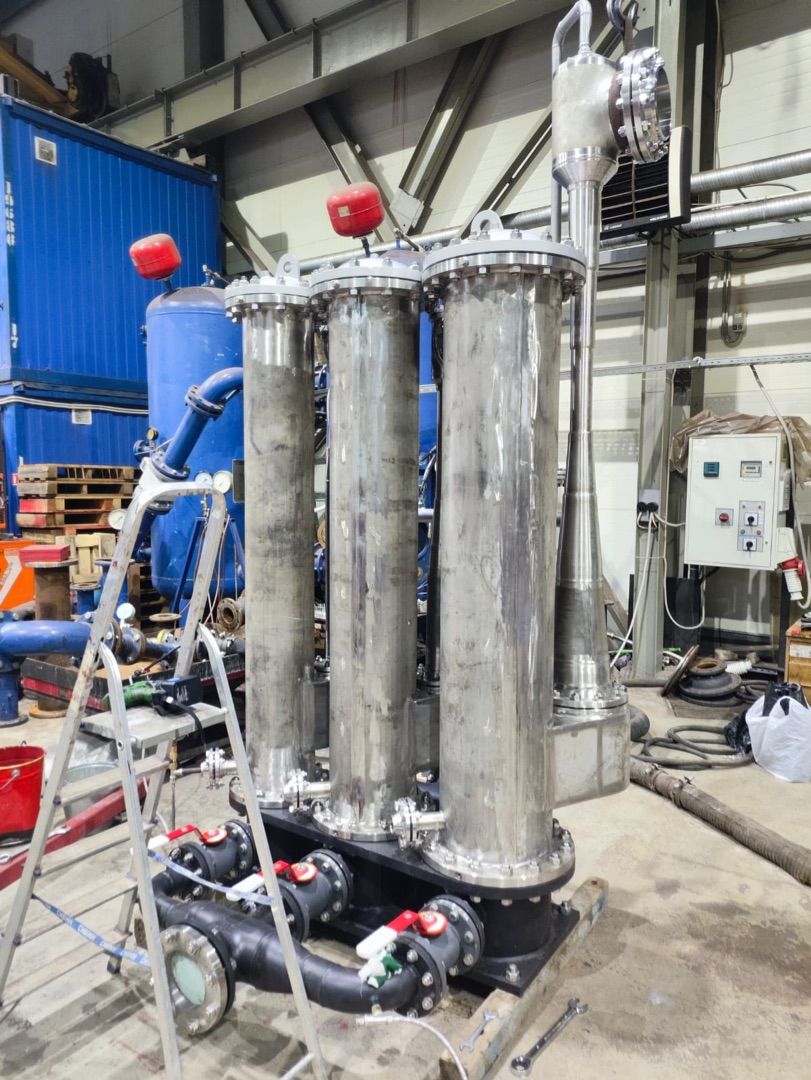

На снимках — пароэжекторное оборудование нашего производства. Фотографии именно этой установки готовятся.

ООО «Белмолпродукт»

• Отрасль: пищевая промышленность
• Регион: Белгородская область
• Площадка: Волоконовский консервный комбинат
• Год: 2025

Кипение продукта

50 °С то, ради чего нужен вакуум

Ступеней

2 по два эжектора на ступень

Рабочий пар

320 кг/ч при 8 бар и выше

Охлаждающая вода

98 м³/ч при 28 °С

Задача

Вакуум-выпарная установка Виганд-8000 сгущает молочные продукты. Весь смысл вакуума здесь в том, чтобы продукт кипел не при 100 °С, а при 50 °С — иначе он темнеет и теряет вкус. Пароэжекторный блок, который этот вакуум создаёт, — узел импортной установки, и оригинального сегодня взять негде.

Решение

Двухступенчатый пароэжекторный блок: по два эжектора на ступень, с комплектом ответных фланцев, прокладок и крепежа на каждый. Присоединительные размеры сохранены — блок встал на существующую обвязку без её переделки. Это дешевле замены всей выпарной установки на порядок: меняется узел, а не производство.

Результат

Установка держит вакуум, при котором продукт кипит при 50 °С. Для приёмки такого оборудования требуются индивидуальные испытания в течение 24 часов и комплексное опробование в течение 72 часов — только после них пусконаладка считается выполненной.

Параметры по техническому заданию

Как устроен такой блок, почему у него со временем падает вакуум и что нужно прислать для расчёта замены — разобрано отдельно. Другие задачи пищевых производств — в разделе пищевая промышленность.
