Эжекторы пароструйные ЭП и ЭПО

Пароструйные эжекторы поддерживают разрежение в конденсаторах паровых турбин и создают вакуум в технологических аппаратах. Изготавливаем основные и пусковые эжекторы, одноступенчатые и многоступенчатые схемы с промежуточными конденсаторами — под техническое задание, с выбором материала трубных систем.

• Изготовление от 20 дней
• Гарантия 24 месяца
• Типоразмеров в ряду: 1

Типоразмерный ряд ЭП

Данные по паспортам изделий. Каждая строка ведёт на страницу с полной таблицей характеристик, габаритами и составом комплекта.

Общие параметры линейки

Параметры ниже одинаковы для всех типоразмеров ряда и взяты из паспортов изделий.

Рабочая среда

пар

Изготовление

под техническое задание

Ступеней

одна или несколько

• Изготовление от 20 дней
• Гарантия 24 месяца

Назначение

В пароструйном эжекторе рабочая среда — пар. Такие аппараты поддерживают разрежение в конденсаторах паровых турбин, отсасывая неконденсирующиеся газы, которые иначе накапливаются и срывают вакуум. Падение вакуума в конденсаторе прямо снижает мощность и экономичность турбины, поэтому эжектор — не вспомогательная железка, а элемент, от которого зависит выработка.

Пусковые эжекторы отличаются задачей: они не поддерживают вакуум в установившемся режиме, а набирают разрежение при пуске турбины из атмосферного состояния, и потому рассчитываются на другой расход.

• основные эжекторы конденсаторов паровых турбин
• пусковые эжекторы для набора вакуума при пуске
• создание вакуума в технологических аппаратах
• отсос паровоздушной смеси из подогревателей и вакуумных систем

Одноступенчатые и многоступенчатые

Глубина разрежения, которую даёт одна ступень, ограничена. Когда требуется более глубокий вакуум, ступени соединяют последовательно, а между ними ставят промежуточные конденсаторы: они конденсируют пар предыдущей ступени, чтобы следующая работала с меньшим объёмом смеси.

Число ступеней и наличие промежуточных конденсаторов определяются расчётом по требуемому остаточному давлению и составу отсасываемой смеси — это первое, что считает инженер после получения исходных данных.

В обозначениях вида ЭПО-3-80 первая цифра обычно означает число ступеней, вторая — расход отсасываемой среды. Точную расшифровку по вашей марке подтверждаем по документации на конкретный аппарат: единого стандарта обозначений у разных изготовителей нет.

Как устроен многоступенчатый аппарат

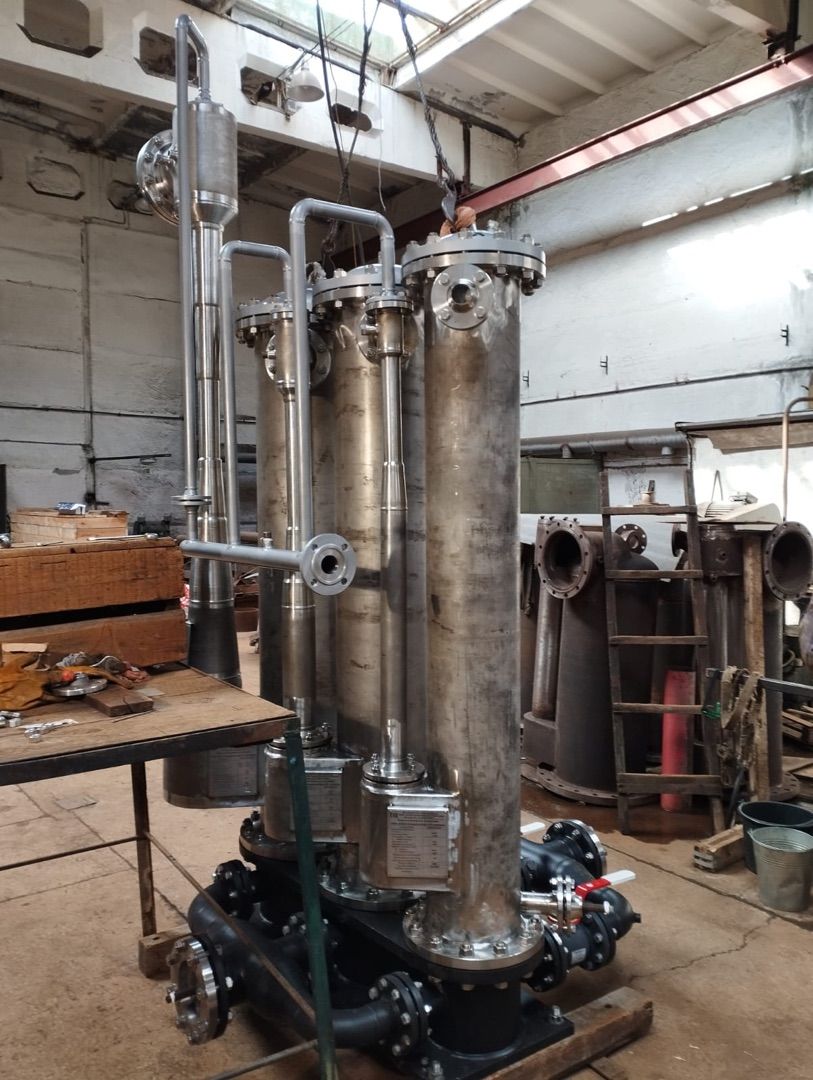

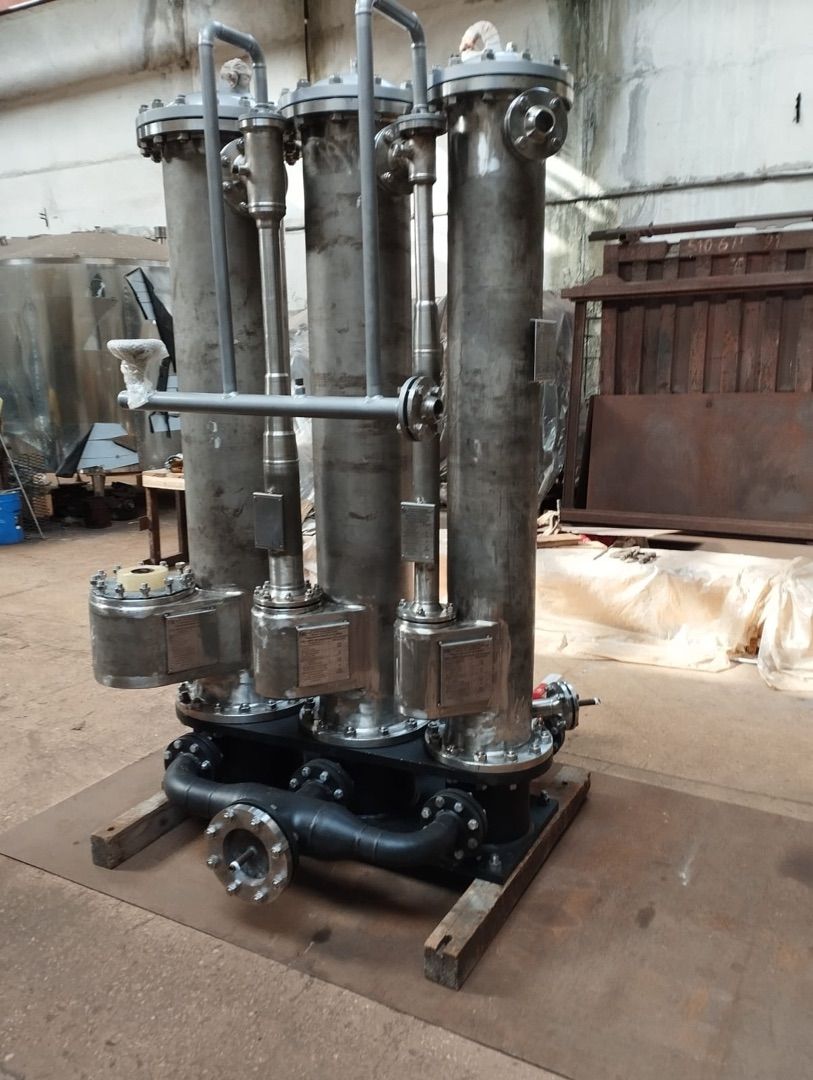

Трёхступенчатый пароэжекторный вакуумный насос — это не три отдельных эжектора на раме, а единый блок. Конденсаторы делают U-образными и ставят на общую распределительную камеру подачи охлаждающей воды, а между ними включают паровые эжекторы. Получается компактная сборка, которая приходит на площадку готовой.

Порядок величин: аппарат для конденсатора турбины с расходом отсасываемой смеси в десятки килограммов в час — это высота порядка двух с половиной метров и масса за две тонны. Планируя место и грузоподъёмность, стоит исходить из этого, а не из размера самого эжектора.

Три среды и три набора параметров

Главное отличие пароструйного аппарата с конденсаторами от простого эжектора: у него не одна рабочая среда, а три, и у каждой свои давления и температуры. Путать их при подборе — типичная ошибка в опросных листах.

Приборный контроль

На многоступенчатом аппарате предусматривают отдельные штуцеры под манометры и термометры — у типового трёхступенчатого их бывает по семь и восемь соответственно. Это не избыточность: по перепаду между ступенями и температурам за конденсаторами определяют, какая именно ступень перестала работать.

Если на вашем аппарате приборных точек нет или они заглушены, диагностика превращается в угадывание. При заказе замены это стоит предусмотреть заранее.

Трубные системы и материалы

В эжекторах с поверхностными конденсаторами ресурс определяет трубная система: она работает в паровоздушной среде и корродирует быстрее корпуса. Поэтому корпус и трубы обычно делают из разных материалов — корпус и межтрубное пространство из углеродистой и низколегированной стали, а теплообменные трубы из коррозионностойкой.

Изготавливаются такие аппараты по ГОСТ 34347-2017 и подпадают под ТР ТС 032/2013 как оборудование под избыточным давлением: это значит паспорт сосуда, расчёт на прочность, карта сварных швов и гидроиспытание — полный комплект документов, а не просто накладная.

Если изготавливается замена существующему аппарату, материал трубной системы стоит пересмотреть, а не копировать: повторять исполнение, которое уже вышло из строя раньше срока, смысла нет.

Что нужно для подбора

Эжектор — изделие расчётное, готового прайса по маркам у него не бывает: два аппарата с одинаковым обозначением под разные среды считаются по-разному. Чтобы инженер дал характеристики и цену, нужны параметры ниже. Если части данных нет — присылайте что есть, недостающее уточним при разговоре.
